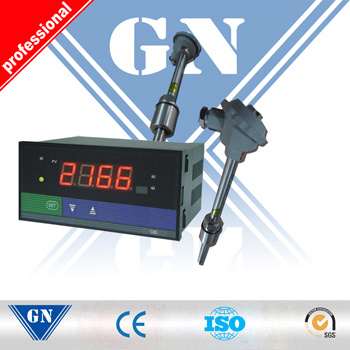

Temperature and Humidity Controller

 Temperature Controller:

Main Features:
1. It iseconomical type temperature control instrument with measurement accuracy 0.25F.S.
It adopts artificial intelligent control technology, and has the functionof control, alarm, retransmission.
2. This series of temperature controller uses digital calibration technology for input measurement ,
3.This temperature controllers are PID control and use advanced artificial intelligent
control algorithm, no overshoot and with the function of auto tuning (AT) and self-adaptation.
4. This PID controller use advanced modular structure, conveniently providing plentiful output options,
able to satisfy the requirements of various applications, make quick delivery and convenience the
maintenance of the instrument.
5. Friendly and customized operating interface for the controller leads to quick and easy to operate.
Parameter can be promoted to immediate operator access in Field Parameter Table or
password protected in Full Parameter Table.
6. This temperature controll instrument is with worldwide power supply of 100-240VAC or 24VDC
and various installation dimensions for users to choose.
7. Temperature PID contollers are ISO9001 and CE certified,
achieving world class level of quality, anti-interference ability and safety.


Applications:

This type of temperature controller is applicable for accurate controls of Temperature, Pressure,
Flow, Level and Humidity etc.


Specifications:

DimensionsA: 96*96*100mm, B: 160*80*100mm, C:80*160*100mm,
D: 72*72*100mm, D2: 48*48*95mm,
E: 48*96*100mm, F: 96*48*100mm,
Control ModelOn-off control mode
AI artificial intelligent PID Control with Auto Tuning(AT)
Measurement

Accuracy
0.25FS
±1
ResolutionPT100, K, E, T, N, J, Cu50: 0.1; S: 1
Response
Time≤0.5s
( when digital filter parameter dL=0)
InputThermocouple: K, S, R, T, E, J, N
RTD: Pt100, Cu50
Linear Voltage:0~5V, 1~5V, 0~1V, 0~100mV, 0~20mV,etc
Linear Current: 0~10mA, 0~20mA, 4~20mA, etc
Additional customized input
Input RangesK(-50~+1300), S(-50~+1700), R(-50~+1700),
T(-100~+350), E(0~800),J(0~+1000),
B(-200~+1800),N(0~+1300)
RTD:Pt100(-200~+600) , Cu50(-50~+150)
Output
(modularized)Relay output (NO+NC): 250VAC/1A;30VDC/1A (L2);
250VAC/2A;30VDC/2A (L1/L4/L5)
TRIAC Switch Output
TRIAC zero crossing trigger output
(NO/NC):100~240VAC/0.2A
SSR Voltage output: 12VDC/30mA (used to drive SSR)
Linear current output: 0~10mA, 4~20mA
General
SpecificationsPower supply: 100~240VAC,-15,+10; 50/60Hz;
24VDC,-15,+10
Power consumption: ≤5W
Electromagnetic compatibility (EMC) :
IEC61000-4-4, ±4KV/5KHz ; IEC61000-4-5, 4KV
Operating conditions : Temperature -10~60;
Humidity ≤90%RH
Optional functions

1~4 alarms, RS485 communication
