Dry Type Multi-Function General Transformer

Prod Model:	SG(H)B10 Series
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
Capacity:	30 - 2500 (kVA)
Voltage Grade:	11, 10, 6.3/0.4 (Kv)
Tapping Range:	±5%, ±2×2.5%
Frequency:	50Hz, 60Hz
Number Of Phases:	Three Phase
Application:	Power
Phase:	Three
Coil:	Core-type Transformer
Cooling Method:	Dry-type Transformer
Winding Type:	Multi-winding Transformer
Brand:	Ville

Product Description

General:

    H grade OVDT series SG (B) 10 open wide the ventilation type dry type transformer of our corporation research and development chooses H and Cs' such as Nomes, Cequin and Tufauin etc. which produced by DUPONT and QUIN-T corporation who tests the attestation by American ULinsurance, 180ºC - 220ºC insulation system who passes optimization design possesses extinguishes and hinders to burn and hard burns even to the extent burn and the merit of safe capacity.
   At the same time, having used at present advanced VIP's vacuum impregnation technology, spool whole soaks with ET-90 H grade modified heat-resisting not saturation polyester resin hinder to burn, so the paint membrance is even, bright, strong adhesive force, not crack, small part discharge and high whole mechanical strength and insulation ability, it is suitable in the environment of moist, salt and fog etc. Heavily degree pollutes, endure waiting capability is excellent.
   According to the SG (B) series OVDT products with its advanced performance standards and reliable safety such as low loss and noise, and small part discharge etc. It is widely used in the load center who required high fireproof safety and environmental protection, such as tour sight spot, commercial affairs center, shopping center, resident area, high-rise, airport, subway, hospital and wharf etc.

Feature:

1. Environmental protection:
High quality H grade insulation material is used the product, there is no emission of hazardous gases under high temperature.
Owing to the opening winding, it is convenient to take copper back for recycling after the service life.
2. Reliable insulation system:
NOMEX paper and ET-90 series H grade resin is chosen as basic insulation system, optimized design makes insulation system 180 degrees centigrade - 220 degrees centigrade, which is safe, steady and reliable under high temperature.
3. Advanced processing technology:
Adopting VPI technology and curing process under the high temperature, the lacquer film is bright and even, no cracking, the partial discharge is less than 5PC, with low noise.
4. Overload capacity:
H grade Nomex paper is used for insulation of winding in opening structure. Its dissipation of heat is faster and temperature rise is even, which shows higher overload capability.
5. Stronger withstanding short-circuit capability:
VPI process is carried out for H. V. &L. V. Coils and pre-pressing device such as disc spring and silicon rubber is put on the end of coils to strengthen the mechanical strength for both coils and product, which improves its withstanding short-circuit capability.
6. Weatherproof:
The whole product is coated with H grade insulation lacquer twice. Lacquer film has the good adhesion, mechanical strength and insulation performance without cracking. Therefore, it is weatherproof such as moisture, fog and dust, particularly in serious pollution.


Technical Data:

1. Standard:
Gb6450-1986 Dry Type Power Transformer
GB/T 10228-1997 Dry Type Power Transformer Technology Data and Requirement
GB4208-1993 Shell Protection Grade IP Code
JB/T10088-1999 6-22 kV Transformer Noise Grade
JB/T 56009-1998 Dry Type Power Transformer Product Quality Grade
2. Capacity: 30 - 2500 (kVA)
3. Voltage Grade: 11, 10, 6.3/0.4 (kV)
4. Tapping Range: ±5%, ±2×2.5%
5. Frequency: 50Hz, 60Hz
6. Number of phases: three phase
7. Connection Symbol: Y yn0, Dyn11
8. Relative Humidity: 90%
9. Make Cool Type: AN/AF
10. Insulation Grade: H grade
11. Insulation Level: LI75AC35

Technical Data:

	Voltage  combination
Rated capacity (kVA)	H.V. (kV)	H.V. tapping range   (%)	L.V. (kV)	Vector group	No-load current (%)	Impedance Voltage (%)	No-load loss (w)	Load loss(w) (145  degrees centigrade)	Weight (kg)	Track gauge ( mm)
100	6 6.3 10 11 10.3 11	+/- 5% +/- 2x2.5% or others	0.4	Y,yn0 D,yn11	1.1	4	408	2165	550	400*400
120					1.0		480	2590	620	550*550
160					0.9		560	3100	725
200					0.9		655	3975	825
250					0.9		160	4675	950
315					0.75		880	5610	1140
400					0.75		1040	6630	1320
500					0.6		1200	7945	1700	660*660
630					0.6		1400	9265	2000
630					0.8	6	1345	9775	1700
800					0.8		1695	11560	2025	820*820
1000					0.8		1985	13345	2375
1250					0.8		2385	15640	2733
1600					0.65		2735	18105	1020
2000					0.65		3320	21250	3830	1070*1070
2500					0.65		4000	24735	4450

Ordering Notes:
1. Type
2. Quantity
3. No-load voltage ratio
4. Rated capacity
5. Short-circuit impedance
6. Vector group
7. Tapping range
8. Cooling mode
9. Enclosure protection class
10. Service condition

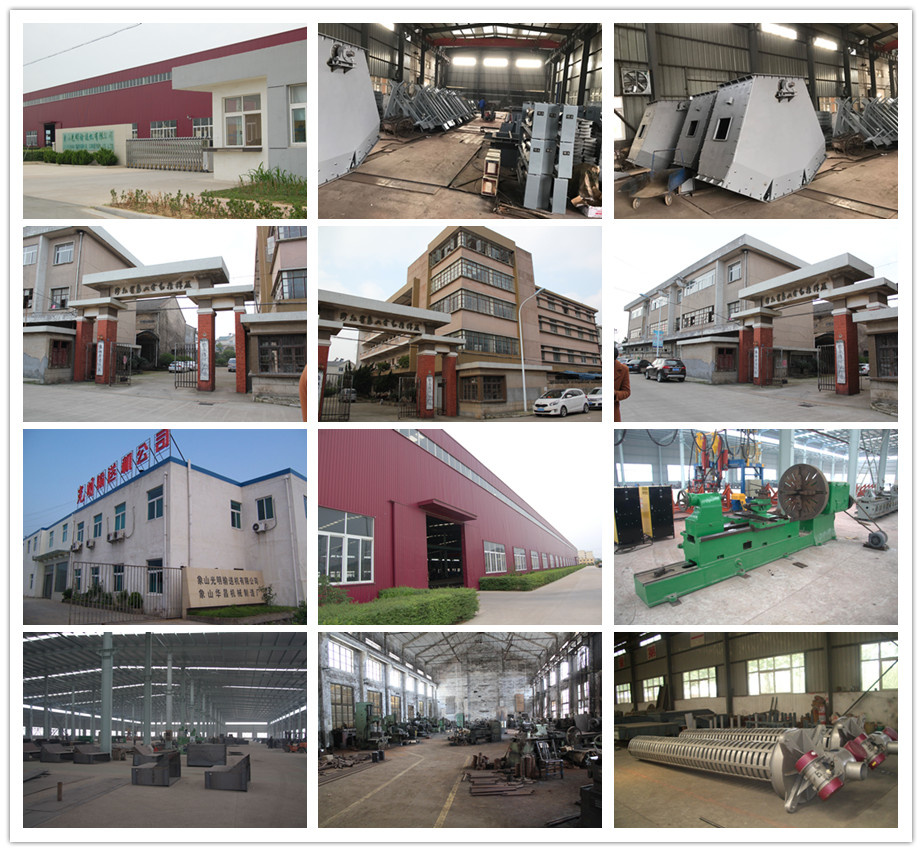

Our workshop
