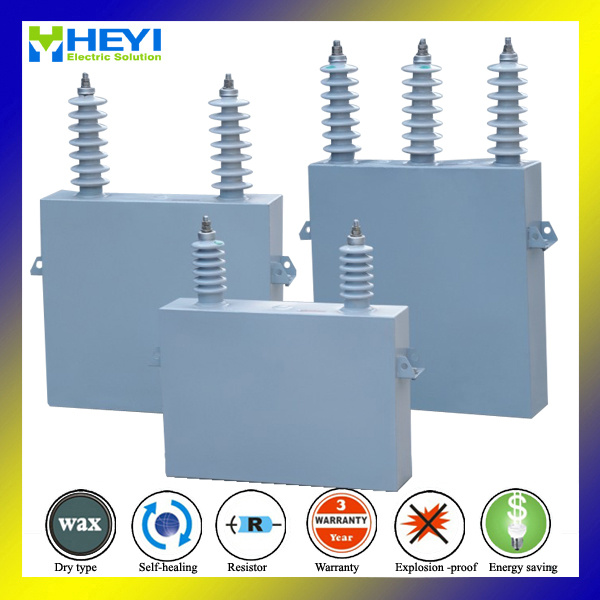

Polypropylene Capacitor for AC Capacitor 12kv 200kvar Three Phase

Prod Model:	BFM12KV-200KVAR-3 PHASE
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
Material:	Anti Rust Metal Sheet
Terminal Connection:	Porcelain Bushing Y Type
12kv Power Capacitor Function:	Reduce Reactive
Medium:	Wax Type
Release Electricity Time:	30 Second
Anti Explosion:	Explosion Device Inside
12kv Power Capacitor Type:	Self Healing High Voltage
IEC Standard:	IEC60831
Phase:	12kv Power Capacitor Three Phase
Handle Sample Time:	5 Days
Type:	Polypropylene Capacitor
Application:	High Voltage
Capacitance:	>100uf
Package Type:	Surface Mount

Product Description

Polypropylene Capacitor for ac capacitor 12kv 200kvar three phase
Rated voltage :12kv
capacity:200KVAR
Capacitance(Uf=5.26)
Rated current 18.2A

50~300kvar high voltage  Power Capacitor
*Explosion-proof power capacitor
*30 seconds release electrical
*film and paper compound medium

Polypropylene Capacitor for ac capacitor 12kv 200kvar three phase    specification

Series	Polypropylene Capacitor for ac capacitor 12kv 200kvar three phase
Rated Voltage Range	6kv~12kv
Capacitor Connection	3 phase (1 phase on request)
Capacitor Frequency	50/60 Hz.
Capacitor Power Range	50~300 KVAR
Dielectric	Metalized polypropylene film with self healing
Protection	IP 42 (IP 54 on request)
Discharge Resistors	Built in automatic discharge resistors included, less than 75V within 3 minutes  after de-energizing the capacitor
Tolerance	±5%
Maximum Ambient Temperature	-25 °C--50°C  (Other temperature range on request)
	Average temperature within 24 hours below 40°C&average
	temperature with a year below 30°C
Max. Relative Humidity	≤90%
Max. Altitude	≤2000m (Other altitude on request
Over Voltage Tolerance	1.1   UN  (8 hours max. in every 24 hours)
	1.15 UN  (30 minutes in every 24 hours)
	1.2 UN  (5 minutes in every 24 hours)
	1.3 UN  (1 minutes in every 24 hours)
Over Current  Tolerance	30% permanently
Max. Surge Current	200 times of rated current
Dielectric Loss	≤0.2 Watt / KVAR
Voltage Test	Between terminals: 2.15 Un for 10 seconds.
	Between terminals to container:  3000VAC for 10 seconds
Safety System	Self protection device
Capacitor Case Material	Rust-Proof painted steel
Execution	Indoor, minimum distance between units  : 50mm
Standard	IEC60831 / GBT12747
Insulate level	6kv rated voltage  class 30kv within 1 minutes no puncture and flash 10kv rated voltage class 42kv within 1 minutes no puncture and flash

No	Type	Rated  Voltage (KV)	Rated Capacity (Kvar)	Rated  Capacity (uF)	Weight (Kg)	Size(mm)								Drawing  No
						A	B	D	F	L	h1	h	H
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15	BFM6.3-20-1(W) BFM6.3-30-1(W) BFM6.3-40-1(W) BFM6.3-50-1(W) BFM6.3-100-1(W) BFM6.3-120-1(W) BFM6.3-150-1(W) BFM6.3-200-1(W) BFM6.6/ 3-30-1(W) BFM6.6/ 3-50-1(W) BFM6.6/ 3-70-1 BFM6.6/ 3-90-1 BFM6.6/ 3-100-1 BFM6.6/ 3-120-1 BFM6.6/ 3-150-1	6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.6/ 3 6.6/ 3 6.6/ 3 6.6/ 3 6.6/ 3 6.6/ 3 6.6/ 3	20 30 40 50 100 120 150 200 30 50 70 90 100 120 150	1.60 2.40 3.21 4.01 8.02 9.62 12.03 16.04 6.58 10.96 15.35 19.73 21.9 26.3 32.9	11 14 16.5 19 31 35 45 54 14 19 24.5 28 31 35 45	320 320 320 320 385 385 385 385 320 320 320 385 385 385 385	110 110 120 120 145 145 145 170 110 120 120 145 145 145 145	350 350 350 350 425 425 425 425 350 350 350 425 425 425 425	200 200 200 200 270 270 270 270 200 200 200 270 270 270 270	380 380 380 380 465 465 465 465 380 380 380 465 465 465 465	90 100 140 170 210 260 350 400 100 170 260 190 210 260 350	180 230 260 300 350 400 490 540 230 300 390 330 350 400 490	350 400 430 470 520 570 660 710 400 470 560 500 520 570 660	1 1 1 1 1 1 2 2 1 1 1 1 1 1 2

Polypropylene Capacitor for ac capacitor 12kv 200kvar three phase    advantage
1.20 years global leading profession manufacture of power capacitor
2.Metallized polypropylene film work with 20 degree the whole day
3.Import auto machine wind the film core in order confirm the core quality
4.each core will test the capacity by auto machine
5.Each products will put explosion proof device and release resistor
6.OEM is warmly welcome
 7.Convenient : 45 minutes to wenzhou airport

Polypropylene Capacitor for ac capacitor 12kv 200kvar three phase   function
1.Safety: With over pressure prodection device, automatic power disconnection to any fault or overload; the residual voltage will drop to 75V or lower in 3 minutes after capacitor being disconnected from power source.
2.Full-dry construction: Fine vacuum silicon oil prevention No pollution to the environment.
3.Longlife: Constructed with special composite electrical material and reinforced insulation materrial,The spoilage is low with tiny loss of power capacity,Normally capacity  drops 2% in two years longer operation.
4.Small dimension and novel appearance,convenient for installation,designed at the customers' request,adapted in compensation capacitors.

Polypropylene Capacitor for ac capacitor 12kv 200kvar three phase  Payment terms
1. 30% T/T advance , the balance against to the copy B/Lor LC at sigh
2. The other specific issues can negorate.
3. Pls confirm the details with us before do the prepayment.

Polypropylene Capacitor for ac capacitor 12kv 200kvar three phase  Packing information
1. Inside foam package ,outside strong paper package
2. 2pcs/per CTN
3. G/N.W: 40/38kg
4. We can packing as your required,good looking design

Why choose BFM Polypropylene Capacitor for ac capacitor 12kv 200kvar three phase
1).ISO9001,SGS,Gold golden supplier
2) Monthly Production Capacity -- 100000 Pcs
3)All goods examined before delivery by 10 QC staff
4)Prompt Reply Within 12 Hours
5)8000 square meters work environment
