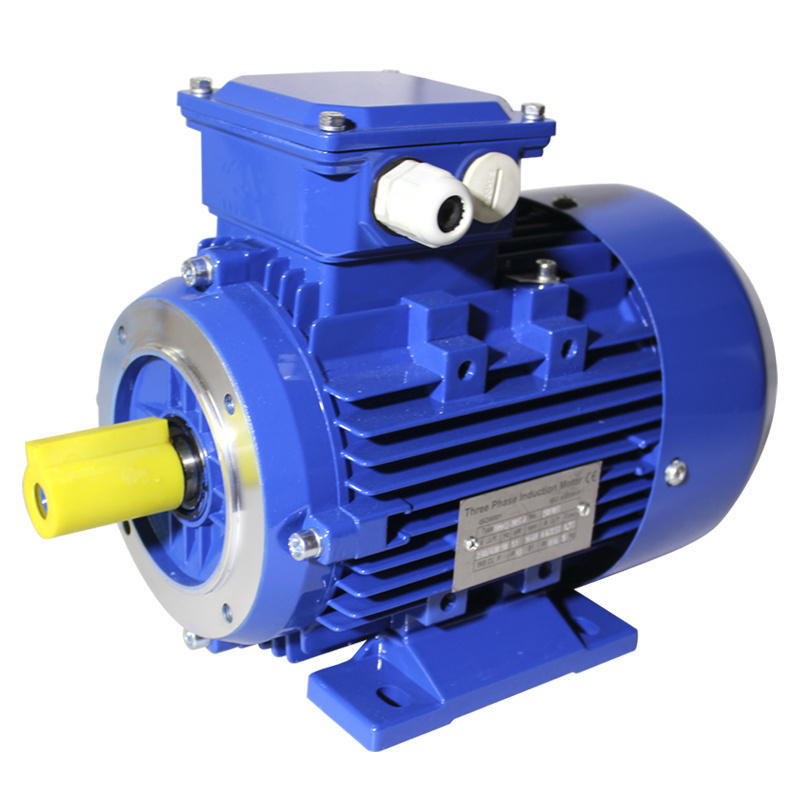

Performance and Characteristic:HMA1 aluminum housing series motor, the terminal box is on the top of the motor(56-160), it is designed by our company according to international standard IEC60034-30, made with new material, fully enclosed, new technology and optimizing design are becoming a new generation of energy-saving motors.
Technical data:
HMA1 (Y2) Series Electric motor technical data |
Type | Output | Speed | Rated current(A) | Efficiency | Power factor | Is/In | Ts/Tn | | Noise | Weight |
KW | HP | r/min | 380V | 400V | 415V | % | COSΦ | LwdB(A) | Kg |
Poles:2 Frequency:50HZ Synchronous: 3000r/min |
HMA1 | 56M1 | 0.09 | 0.12 | 2750 | 0.32 | 0.30 | 0.29 | 62 | 0.7 | 5.2 | 2.1 | 2.2 | 58 | 3.6 |
HMA1 | 56M2 | 0.12 | 0.18 | 2750 | 0.38 | 0.36 | 0.35 | 67 | 0.72 | 5.2 | 2.1 | 2.2 | 58 | 3.9 |
HMA1 | 63M1 | 0.18 | 0.25 | 2730 | 0.50 | 0.48 | 0.46 | 65.3 | 0.80 | 5.5 | 2.2 | 2.2 | 63 | 4.8 |
HMA1 | 63M2 | 0.25 | 0.37 | 2800 | 0.70 | 0.67 | 0.64 | 68.3 | 0.81 | 5.5 | 2.2 | 2.2 | 63 | 5.1 |
HMA1 | 71M1 | 0.37 | 0.50 | 2756 | 1.00 | 0.95 | 0.92 | 70.3 | 0.81 | 6.1 | 2.2 | 2.2 | 66 | 6 |
HMA1 | 71M2 | 0.55 | 0.75 | 2792 | 1.40 | 1.33 | 1.28 | 73.4 | 0.82 | 6.1 | 2.2 | 2.3 | 66 | 6.5 |
HMA1 | 80M1 | 0.75 | 1.00 | 2830 | 1.80 | 1.71 | 1.65 | 75.3 | 0.83 | 6.1 | 2.2 | 2.3 | 69 | 8.7 |
HMA1 | 80M2 | 1.1 | 1.50 | 2830 | 2.60 | 2.47 | 2.38 | 77.3 | 0.84 | 7.0 | 2.2 | 2.3 | 69 | 9.5 |
HMA1 | 90S | 1.5 | 2 | 2840 | 3.40 | 3.23 | 3.11 | 79.3 | 0.84 | 7.0 | 2.2 | 2.3 | 74 | 11.8 |
HMA1 | 90L | 2.2 | 3 | 2840 | 4.80 | 4.56 | 4.40 | 81.4 | 0.85 | 7.0 | 2.2 | 2.3 | 74 | 13.5 |
HMA1 | 100L | 3.0 | 4 | 2860 | 6.30 | 5.99 | 5.77 | 83.3 | 0.87 | 7.5 | 2.2 | 2.3 | 78 | 21 |
HMA1 | 112M | 4.0 | 5.5 | 2880 | 8.00 | 7.60 | 7.33 | 85.3 | 0.88 | 7.5 | 2.2 | 2.3 | 79 | 28 |
HMA1 | 132S1 | 5.5 | 7.5 | 2900 | 11.00 | 10.45 | 10.07 | 86.3 | 0.88 | 7.5 | 2.2 | 2.3 | 82 | 39 |
HMA1 | 132S2 | 7.5 | 10 | 2900 | 14.80 | 14.06 | 13.55 | 87.4 | 0.88 | 7.5 | 2.2 | 2.3 | 82 | 44.5 |
HMA1 | 160M1 | 11.0 | 15 | 2930 | 21.3 | 20.2 | 19.5 | 88.4 | 0.89 | 7.5 | 2.2 | 2.3 | 88 | 69.5 |
HMA1 | 160M2 | 15.0 | 20 | 2930 | 28.7 | 27.3 | 26.3 | 89.4 | 0.89 | 7.5 | 2.2 | 2.3 | 88 | 78 |
HMA1 | 160L | 18.5 | 25 | 2930 | 34.6 | 32.9 | 31.7 | 90.4 | 0.90 | 7.5 | 2.2 | 2.3 | 88 | 88.5 |
Poles:4 Frequency:50HZ Synchronous: 1500r/min |
HMA1 | 56M1 | 0.06 | 0.09 | 1325 | 0.28 | 0.27 | 0.26 | 56 | 0.58 | 3.9 | 2 | 2.1 | 48 | 3.6 |
HMA1 | 56M2 | 0.09 | 0.12 | 1325 | 0.39 | 0.37 | 0.36 | 58 | 0.61 | 3.9 | 2 | 2.1 | 48 | 3.9 |
HMA1 | 63M1 | 0.12 | 0.18 | 1320 | 0.40 | 0.38 | 0.37 | 57.2 | 0.72 | 4.2 | 2.1 | 2.2 | 57 | 4.8 |
HMA1 | 63M2 | 0.18 | 0.25 | 1320 | 0.60 | 0.57 | 0.55 | 60.2 | 0.73 | 4.2 | 2.1 | 2.2 | 57 | 5.1 |
HMA1 | 71M1 | 0.25 | 0.37 | 1347 | 0.80 | 0.76 | 0.73 | 65.3 | 0.74 | 5.0 | 2.1 | 2.2 | 60 | 6 |
HMA1 | 71M2 | 0.37 | 0.50 | 1340 | 1.10 | 1.05 | 1.01 | 67.3 | 0.75 | 5.0 | 2.1 | 2.2 | 60 | 6.3 |
HMA1 | 80M1 | 0.55 | 0.75 | 1390 | 1.60 | 1.52 | 1.47 | 71.2 | 0.75 | 5.0 | 2.4 | 2.3 | 63 | 9.4 |
HMA1 | 80M2 | 0.75 | 1.00 | 1390 | 2.00 | 1.90 | 1.83 | 73.3 | 0.76 | 6.0 | 2.3 | 2.3 | 63 | 10.8 |
HMA1 | 90S | 1.1 | 1.50 | 1390 | 2.90 | 2.76 | 2.66 | 75.3 | 0.77 | 6.0 | 2.3 | 2.3 | 66 | 12 |
HMA1 | 90L | 1.5 | 2 | 1390 | 3.70 | 3.52 | 3.39 | 78.4 | 0.79 | 6.0 | 2.3 | 2.3 | 66 | 13.8 |
HMA1 | 100L1 | 2.2 | 3 | 1410 | 5.10 | 4.85 | 4.67 | 80.2 | 0.81 | 6.0 | 2.3 | 2.3 | 69 | 20.8 |
HMA1 | 100L2 | 3.0 | 4 | 1410 | 6.80 | 6.46 | 6.23 | 82.3 | 0.82 | 7.0 | 2.3 | 2.3 | 69 | 23.5 |
HMA1 | 112M | 4.0 | 5.5 | 1435 | 8.80 | 8.36 | 8.06 | 84.3 | 0.82 | 7.0 | 2.3 | 2.3 | 70 | 29.5 |
HMA1 | 132S | 5.5 | 7.5 | 1440 | 11.80 | 11.21 | 10.80 | 85.4 | 0.83 | 7.0 | 2.3 | 2.3 | 76 | 41 |
HMA1 | 132M | 7.5 | 10 | 1440 | 15.50 | 14.73 | 14.19 | 87.3 | 0.84 | 7.0 | 2.3 | 2.3 | 76 | 47.5 |
HMA1 | 160M | 11.0 | 15 | 1460 | 22.5 | 21.4 | 20.6 | 88.4 | 0.84 | 7.0 | 2.2 | 2.3 | 83 | 72.5 |
HMA1 | 160L | 15.0 | 20 | 1460 | 30.0 | 28.5 | 27.5 | 89.4 | 0.85 | 8.0 | 2.2 | 2.3 | 83 | 85.6 |
Poles:6 Frequency:50HZ Synchronous: 1000r/min |
HMA1 | 71M1 | 0.18 | 0.25 | 865 | 0.70 | 0.67 | 0.64 | 56.3 | 0.66 | 4.0 | 1.9 | 2.0 | 59 | 6 |
HMA1 | 71M2 | 0.25 | 0.37 | 863 | 0.90 | 0.86 | 0.82 | 59.4 | 0.68 | 4.0 | 1.9 | 2.0 | 59 | 6.3 |
HMA1 | 80M1 | 0.37 | 0.50 | 890 | 1.30 | 1.24 | 1.19 | 62.4 | 0.70 | 4.7 | 1.9 | 2.0 | 61 | 8.9 |
HMA1 | 80M2 | 0.55 | 0.75 | 890 | 1.80 | 1.71 | 1.65 | 65.3 | 0.72 | 4.7 | 1.9 | 2.1 | 61 | 10.4 |
HMA1 | 90S | 0.75 | 1.00 | 910 | 2.30 | 2.19 | 2.11 | 69.4 | 0.72 | 5.5 | 2.0 | 2.1 | 64 | 12.1 |
HMA1 | 90L | 1.1 | 1.50 | 910 | 3.20 | 3.04 | 2.93 | 72.3 | 0.73 | 5.5 | 2.0 | 2.1 | 64 | 13.7 |
HMA1 | 100L | 1.5 | 2 | 920 | 4.00 | 3.80 | 3.66 | 76.4 | 0.75 | 5.5 | 2.0 | 2.1 | 68 | 23 |
HMA1 | 112M | 2.2 | 3 | 935 | 5.50 | 5.23 | 5.04 | 79.3 | 0.76 | 6.5 | 2.0 | 2.1 | 72 | 28.2 |
HMA1 | 132S | 3.0 | 4 | 960 | 7.40 | 7.03 | 6.78 | 81.3 | 0.76 | 6.5 | 2.1 | 2.1 | 76 | 40.3 |
HMA1 | 132M1 | 4.0 | 5.5 | 960 | 9.70 | 9.22 | 8.88 | 82.5 | 0.76 | 6.5 | 2.1 | 2.1 | 76 | 43 |
HMA1 | 132M2 | 5.5 | 7.5 | 960 | 12.90 | 12.26 | 11.81 | 84.4 | 0.77 | 6.5 | 2.1 | 2.1 | 76 | 47.2 |
HMA1 | 160M | 7.5 | 10 | 970 | 17.1 | 16.2 | 15.7 | 86.3 | 0.77 | 6.5 | 2.0 | 2.1 | 80 | 70.6 |
HMA1 | 160L | 11 | 15 | 970 | 24.4 | 23.2 | 22.3 | 87.8 | 0.78 | 6.5 | 2.0 | 2.1 | 80 | 85 |
Poles:8 Frequency:50HZ Synchronous: 750r/min |
HMA1 | 80M1 | 0.18 | 0.25 | 630 | 0.90 | 0.86 | 0.82 | 51.2 | 0.61 | 3.3 | 1.8 | 1.9 | 60 | 8.9 |
HMA1 | 80M2 | 0.25 | 0.37 | 640 | 1.10 | 1.05 | 1.01 | 54.2 | 0.61 | 3.3 | 1.8 | 1.9 | 60 | 10.4 |
HMA1 | 90S | 0.37 | 0.50 | 660 | 1.50 | 1.43 | 1.37 | 62.2 | 0.61 | 4 | 1.8 | 1.9 | 64 | 12.1 |
HMA1 | 90L | 0.55 | 0.75 | 660 | 2.20 | 2.09 | 2.01 | 63.3 | 0.61 | 4 | 1.8 | 2.0 | 64 | 13.7 |
HMA1 | 100L1 | 0.75 | 1.00 | 690 | 2.40 | 2.28 | 2.20 | 71.2 | 0.67 | 4.0 | 1.8 | 2.0 | 67 | 23 |
HMA1 | 100L2 | 1.1 | 1.50 | 690 | 3.30 | 3.14 | 3.02 | 73.2 | 0.69 | 5.0 | 1.8 | 2.0 | 67 | 25.1 |
HMA1 | 112M | 1.5 | 2 | 680 | 4.40 | 4.18 | 4.03 | 75.3 | 0.69 | 5.0 | 1.8 | 2.0 | 69 | 28.2 |
HMA1 | 132S | 2.2 | 3 | 710 | 6.00 | 5.70 | 5.49 | 78.4 | 0.71 | 6.0 | 1.8 | 2.0 | 72 | 40.3 |
HMA1 | 132M | 3.0 | 4 | 710 | 7.90 | 7.51 | 7.23 | 79.2 | 0.73 | 6.0 | 1.8 | 2.0 | 72 | 45 |
HMA1 | 160M1 | 4.0 | 5.5 | 720 | 10.2 | 9.7 | 9.3 | 81.2 | 0.73 | 6.0 | 1.9 | 2.0 | 76 | 68.5 |
HMA1 | 160M2 | 5.5 | 7.5 | 720 | 13.6 | 12.9 | 12.5 | 83.3 | 0.74 | 6.0 | 2.0 | 2.0 | 76 | 76 |
HMA1 | 160L | 7.5 | 10 | 720 | 17.7 | 16.8 | 16.2 | 85.9 | 0.75 | 6.0 | 2.0 | 2.0 | 76 | 86.2 |
Mounting and overall dimensions:
TYPE | POLE | MOUNTING DIMENSIONS | OVERALL DIMENSIONS |
A | B | C | D | E | F | G | H | K | Z | KK | M | N | P | S | T | AB | AC | AD | HD | L |
HMA | 56M | 2.4 P | 90 | 71 | 36 | 9 | 20 | 3 | 7.2 | 56 | 5.8 | M4×12 | 2-M20×1.5 | 100 | 80 | 120 | Ф7 | 3 | 110 | 111 | 89 | 145 | 197 |
HMA | 63M | 2.4P | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | M4×12 | 1-M20×1.5 | 115 | 95 | 140 | Ф10 | 3 | 120 | 120 | 107 | 170 | 212 |
HMA | 71M | 2.4.6 P | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | M5×12 | 1-M20×1.5 | 130 | 110 | 160 | Ф10 | 3.5 | 132 | 133 | 114 | 185 | 240 |
HMA | 80M | 2.4.6.8P | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | M6×16 | 1-M25×1.5 | 165 | 130 | 200 | Ф12 | 3.5 | 152 | 153 | 122 | 202 | 290 |
HMA | 90S | 2.4.6.8P | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | M8×19 | 1-M25×1.5 | 165 | 130 | 200 | Ф12 | 3.5 | 168 | 172 | 135 | 225 | 315 |
HMA | 90L | 2.4.6.8P | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | M8×19 | 1-M25×1.5 | 165 | 130 | 200 | Ф12 | 3.5 | 168 | 172 | 135 | 225 | 340 |
HMA | 100L | 2.4.6.8P | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | M10×22 | 1-M25×1.5 | 215 | 180 | 250 | Ф15 | 4 | 192 | 193 | 145 | 245 | 370 |
HMA | 112M | 2.4.6.8P | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | M10×22 | 2-M32×1.5 | 215 | 180 | 250 | Ф15 | 4 | 222 | 223 | 165 | 277 | 395 |
HMA | 132S | 2.4.6.8P | 216 | 140 | 89 | 38 | 80 | 10 | 33.3 | 132 | 12 | M12×28 | 2-M32×1.5 | 265 | 230 | 300 | Ф15 | 4 | 248 | 255 | 187 | 319 | 470 |
HMA | 132M | 2.4.6.8P | 216 | 178 | 89 | 38 | 80 | 10 | 33.3 | 132 | 12 | M12×28 | 2-M32×1.5 | 265 | 230 | 300 | Ф15 | 4 | 248 | 255 | 187 | 319 | 500 |
HMA | 160M | 2.4.6.8P | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | M16×36 | 2-M40×1.5 | 300 | 250 | 350 | Ф19 | 5 | 315 | 330 | 255 | 415 | 605 |
HMA | 160L | 2.4.6.8P | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | M16×36 | 2-M40×1.5 | 300 | 250 | 350 | Ф19 | 5 | 315 | 330 | 255 | 415 | 680 |
TYPE | POLE | MOUNTING DIMENSIONS | B14A | B14B | OVERALL DIMENSIONS |
A | B | C | D | E | F | G | H | K | Z | KK | P | N | M | T | S | P | N | M | T | S | AB | AC | AD | HD | L |
HMA | 56M | 2.4 P | 90 | 71 | 36 | 9 | 20 | 3 | 7.2 | 56 | 5.8 | M4×12 | 2-M20×1.5 | 80 | 50 | 65 | 3 | M5 | 105 | 70 | 85 | 2.5 | M6 | 110 | 111 | 89 | 145 | 197 |
HMA | 63M | 2.4P | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 7 | M4×12 | 1-M20×1.5 | 90 | 60 | 75 | 3 | M5 | 105 | 70 | 85 | 2.5 | M6 | 120 | 120 | 107 | 170 | 212 |
HMA | 71M | 2.4.6 P | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | M5×12 | 1-M20×1.5 | 105 | 70 | 85 | 3.5 | M6 | 140 | 95 | 115 | 3 | M6 | 132 | 133 | 114 | 185 | 240 |
HMA | 80M | 2.4.6.8P | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | M6×16 | 1-M25×1.5 | 120 | 80 | 100 | 3.5 | M6 | 160 | 110 | 130 | 3.5 | M8 | 152 | 153 | 122 | 202 | 290 |
HMA | 90S | 2.4.6.8P | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | M8×19 | 1-M25×1.5 | 140 | 95 | 115 | 3.5 | M8 | 160 | 110 | 130 | 3.5 | M8 | 168 | 172 | 135 | 225 | 315 |
HMA | 90L | 2.4.6.8P | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | M8×19 | 1-M25×1.5 | 140 | 95 | 115 | 3.5 | M8 | 160 | 110 | 130 | 3.5 | M8 | 168 | 172 | 135 | 225 | 340 |
HMA | 100L | 2.4.6.8P | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | M10×22 | 1-M25×1.5 | 160 | 110 | 130 | 4 | M8 | 200 | 130 | 165 | 3.5 | M10 | 192 | 193 | 145 | 245 | 370 |
HMA | 112M | 2.4.6.8P | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | M10×22 | 2-M32×1.5 | 160 | 110 | 165 | 4 | M10 | 200 | 130 | 165 | 3.5 | M10 | 222 | 223 | 165 | 277 | 395 |
HMA | 132S | 2.4.6.8P | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | M12×28 | 2-M32×1.5 | 200 | 130 | 165 | 4 | M10 | 250 | 180 | 215 | 4 | M12 | 248 | 255 | 187 | 319 | 470 |
HMA | 132M | 2.4.6.8P | 216 | 178 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | M12×28 | 2-M32×1.5 | 200 | 130 | 165 | 4 | M10 | 250 | 180 | 215 | 4 | M12 | 248 | 255 | 187 | 319 | 500 |
HMA | 160M | 2.4.6.8P | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | M16×36 | 2-M40×1.5 | 250 | 180 | 215 | 4.5 | M12 | | | | | | 315 | 330 | 255 | 420 | 605 |
HMA | 160L | 2.4.6.8P | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 16 | M16×36 | 2-M40×1.5 | 250 | 180 | 215 | 4.5 | M12 | | | | | | 315 | 330 | 255 | 420 | 680 |
