Anti-Glare Pet Immune PIR Motion Detector

Prod Model:	HW-06A
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
Color:	White

Product Description

Installation

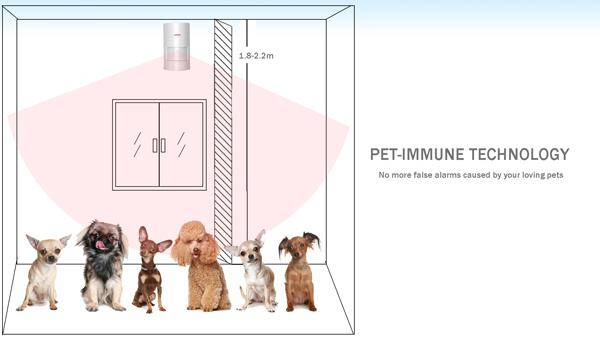

Detectors should be installed on the wall 1.8-2.5m above the ground (please refer to picture 4).
Adjust detecting angle, try to make it face window and keep it vertical with walking direction (please refer to picture 5).
Keep it away from heat, air conditioners and air convection areas (or close the door/window when arming).
No obstacle or floating object is allowed (such as flower, grass, clothes and curtain that will be easily be waft by wind) in the detecting area.
Detectors should be installed firmly without any waving and shaking.
Don't install it exposed to direct sunlight.
The above requirements are primary to avoid false alarm and alarm failure, please pay attention when installing.


Test and Coding
Set the alarm panel to coding status (please refer to the alarm panel manual), then trigger the detector by hand (or walking in front of the detector) to make it send wireless signal to the alarm panel for coding.
After successful coding, install the PIR detector. Please pay attention to the installation height and detecting area. Make sure the switch is powered on after adjusting angle and height.
After installation, please follow the 5th point in Part 1 for walking test until the best defense effect is achieved.

Indicator
Green indicator on: sensor is triggered and send alarm signal
Red indicator on: battery is in low power status, please change it.

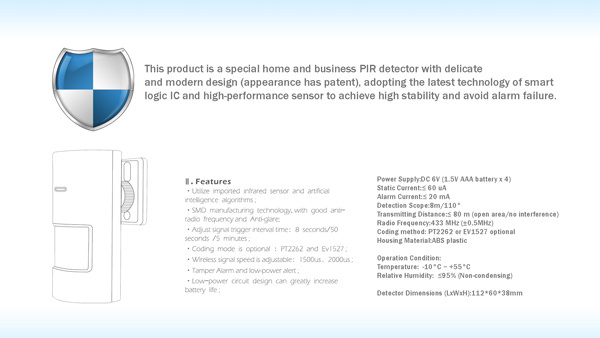

Technical Parameters
Sensor: Passive IR sensor with low noise
Working voltage: DC6V, (4pcs AAA 1.5V dry batteries)
Static current: <60uA
Alarm current: <20mA
Working Temperature: +5~+45ºC
Humidity: ≤95% (no fog)
Transmitting frequency: 315/433+0.5MHZ
Transmitting distance: no obstacle 80M
Detecting distance: 12M max
Detecting angle: Horizontal 110°, Vertical 60°
Coding method: PT2262 or EV1527 optional
Dimension: 112*60*38mm
