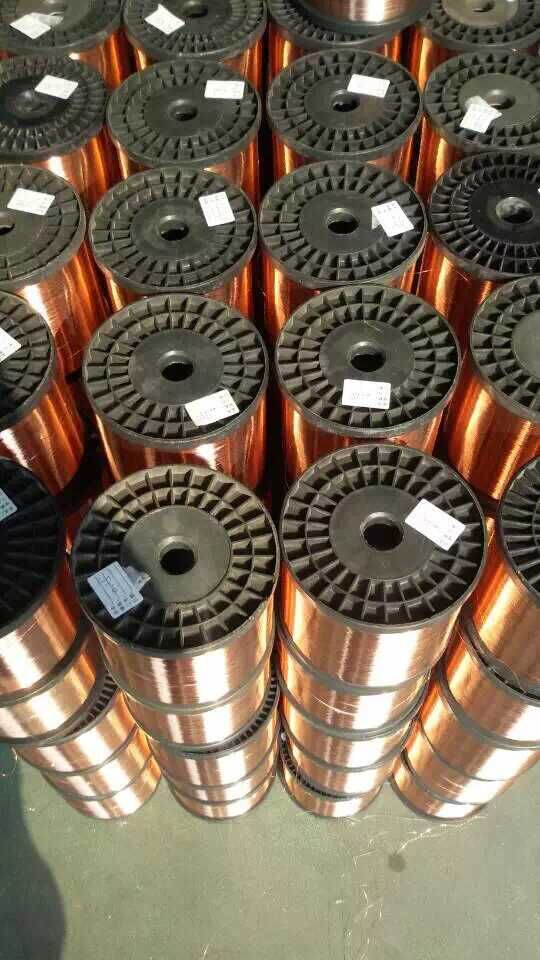

Copper Clad Steel Wire for Overhead Cable CCS for Frequency Coaxial Cable

Prod Model:	0.12 mm-0.80mm
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
Conductivity:	15%-32%
Application:	Fiber Optic Cable
Conductor Material:	BC/CCS/CCA/TC/CU/CCAG
Certification:	SGS
Brand:	Qinfeng

Product Description

CCS wire use the cladding or plating craft to make copper around the Steel coil to creat atom bonds between the two metals.It can be process like a single metal,when pulling out,annealing,drawing the copper and steel proportion to the diameter changes,but copper layer remains the same.Due to the high frequency signal has a "hasten skin effect" characteristic,therefore copper coated Aluminum wire and copper clad steel wire in the high frequency signal transmission (more than 5 MHz),the conductivity is the same as pure copper wire.
Specification: Diameter 0.08-3.00mm
 Application:
CCS wire is widely used for CATV cable;
Conductor of coaxial cable,conductor of parallel double core telephone lines;
Computer LAN wire, access network cable,outdoor used cable inner conductor materials;
All sorts of electronic components connectors;
Power transmission and telephone line aerial;
Electrified railway, the rail transit lines catenary aerial;
Textile shielding wire of power cable;
Electric power industry holding ground;
Medical equipment and equipment connecting cables conductor;
High temperature electronic line conductor;
High temperature of radio frequency cable coil;
High frequency signal transmission;
Cable TV coaxial cable conductor.
 Main Technical Parameters

Diameter(mm)	Tolerance(mm)	Conductivity (%)  Min.at ºC	Resistivity (Ω.mm2/km) Max. at 20ºC	Resistance (Ω/km)    max at 20ºC	Hard type		Annealed type
					Tensile strength(Mpa) Min.	Elongation(%) Min.	Tensile strength(Mpa)  Min.	Elongation(%) Min.
0.102	0.003	16	108	13187	827	1	380	10
		21	82	10047
		30	57	7033
		40	43	5275
0.511	0.005	16	108	525	827	1	380	10
		21	82	400
		30	57	280
		40	43	210
0.81	0.008	16	108	209	827	1	380	15
		21	82	159
		30	57	112
		40	43	84
1.02	0.01	16	108	132	827	1	380	15
		21	82	100
		30	57	70
		40	43	53
1.628	0.016	16	108	52	827	1	380	15
		21	82	39
		30	57	28
		40	43	21

 Products can be customized according to special requirements.
Normal Package: Spool DIN105mm,DIN130mm,DIN180mm,DIN250mm,DIN400mm,DIN630mm,DIN800mm

Copper clad steel wire is a new type of composite materials,  is made of high quality low carbon steel as base core, mainly used in the wire industry that combine the high resistance of steel with the conductivity and resistance to corrosion of copper. According to the technology, CCS WIRE can be divided into two kinds, Electroplating and Coating.
Application:
1,Inner conductor of terminal CATV coaxial cable;
2,Conductive cord of user communication cable for double conductor telephones;
3,Plug-ins for electronic components;
4,Conductive cord of field wires;
5,Overhead system for power transmission and telephone lines;
6,Overhead-contact systems for railway and Light Rail Transit;
7,Braided shield wire of power cable;
8,Earthing pole for electrical power industry;


Name / Spec.	Diameter Range	Copper Content	Conductivity	Tensile Strength	Elongation	Density
CCS (Low carbon steel)	0.10mm-2.00mm	2%-25% By weight	15%-32%	250Mpa-800Mpa	1%-25%	7.9-8.1g/cm³
CCS (High carbon steel)	0.60mm-2.00mm	2%-25% By weight	15%-32%	>800Mpa	1%-25%	7.9-8.15g/cm³
