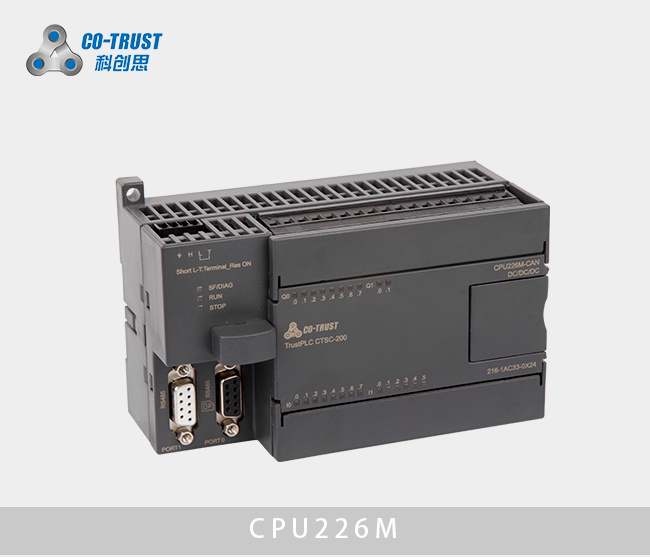

Cotrust PLC 226m-Can Master Station 14di/10do Transistor Output

Physical Features

Dimension(W×H×D)

137×80×62mm

Power Dissipation

7W

Memory Features

Program Memory

48KB,24KB for common users,24KB for encrypted users

Data Memory

10KB,Can be extended to 110KB

Ultra capacitor

112hours

External battery

200hours

General Features

Timers in total

      1ms

      10ms

      100ms

256

4

16

236

Counters in total

256(ultra capacitor backup)

Internal Memory Bits

256(ultra capacitor backup)

Power-failure retention of internal memory

112(EEPROM backup)

Time interrupts

2×1ms resolution

Edge interrupts

4 rising edges/ falling edges

Simulation potentiometer

Double 8 bit resolution

Boolean execution speed

0.15µs

Float execution speed

8µs

Runtime clock

built-in

Power Supply

     +5V

     24V

660mA

280mA

Integrated Communication Features

Communication ports

2 (DB9 port);

POTT0:PPI/Freeport, RS485

POTT1:PPI/Freeport, RS485

PPI Baud Rate

9.6, 19.2kbps and 187.5kbps

Baud Rate of Freeport

1.2k to 115.2kbps

Maximum cable length per segment

Isolated repeater applied

Isolated repeater unapplied

When it is 1200 m, 38.4k.

50m

Maximum number of stations

32 stations per segment,126stations per network

Maximum number of masters

32

Point to point (PPI Mater Mode)

8,2 reserves

Power Function (CANopen)

Communication interface

1(4 hole terminals)

I/O Features

Number of integrated Digital inputs

14

Input type

Sink/Source

Digital output points

10

Output type

Solid-MOSFET(Source)

Digital I/O mapping area

256 (128Input/128Output )

Analog I/O mapping area

64(32Input/32Output)

Maximum number of expandable I/O modules

7

Pulse catch inputs

14

High-speed counters

Amount

Single phase counters

 wo phase counter

2(HSC0 and HSC1)

2×30KHZ

2×20KHZ

Digital Input Features

Integrated Digital Input

14

Input type

Sink/Source

Rated Voltage

24V DC

Maximum continuous permissible voltage

30V DC

Logical 1 Signal (minimum)

Logical  0 Signal (Maximum )

18 VDC,2.5mA

5 VDC,1mA

Isolation( field side  and logical circuit)

Optical isolation(Galvanic)

Isolation group

500V AC,1 minute

Simultaneous Inputs

14

Maximum cable length

Shielded

Unshielded

500 m(standard input),50m(high-speed counter input)

300 m( standard input)

Digital Output Features

Number of integrated digital output

10

Output type

Solid-MOSFET(Source)

Maximum rated current of each output

Surge Current

0.75A

8A,100 millisecond

Lamp load(Max)

5W

On- state resistance

0.3 ohm,Max: 0.6 ohm

High-speed pulse output

2×50KHZ

Support MC_PTP_R/MC_SPEED_CTRL etc. of CPU, do not support PTO/PWM of programming software

Simultaneous output

10

Two parallel outputs

only when the two outputs are in the same group

Maximum cable length

Shielded

Unshielded

500m(standard output)

150m(standard output)
