Gx16 Metal Connector Circular Connector

Product Description

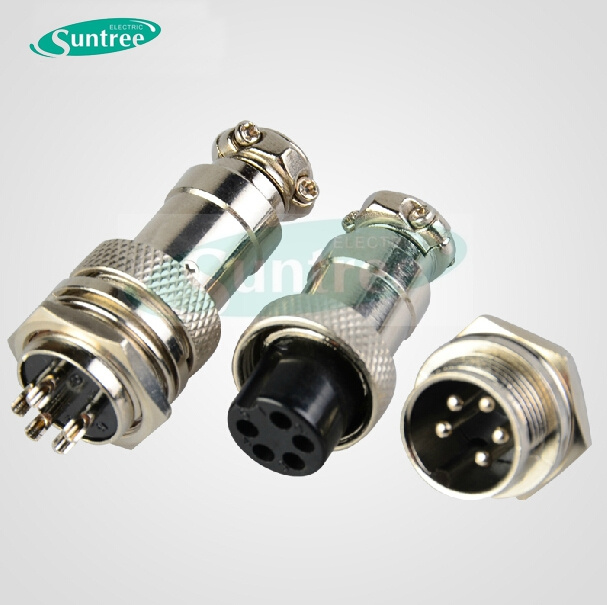

GX16 metal connector circular connector

Its temperature range is -- 50 ~ + 70 ºC,sed in aviation, nevigation, and some other sealing electronic equipments.
Widely used in data acquisition systems, inclinometer, computer automation measurement
and control systems, medical, mechnical equipment, audio/video, communications,
automotive and other industries. Mainly used for the electronical connection between the cables.
Waterproof, airproof and really a great apparatus electronic connector.

Description:
Using the environment conditions
Ambient temperature: - 50 ~ + 70 ºC
Relative humidity: the temperature is + 40 ºC could reach 98%
The atmospheric pressure: up to 4.4 kpa
Vibration, vibration frequency for 10 ~ 100 hz, the acceleration of 100 m/s2
Impact: frequency is 60 ~ 80 times/min, the acceleration of 250 m/s2
Centrifugal: acceleration of 250 m/s2
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
The main technical features

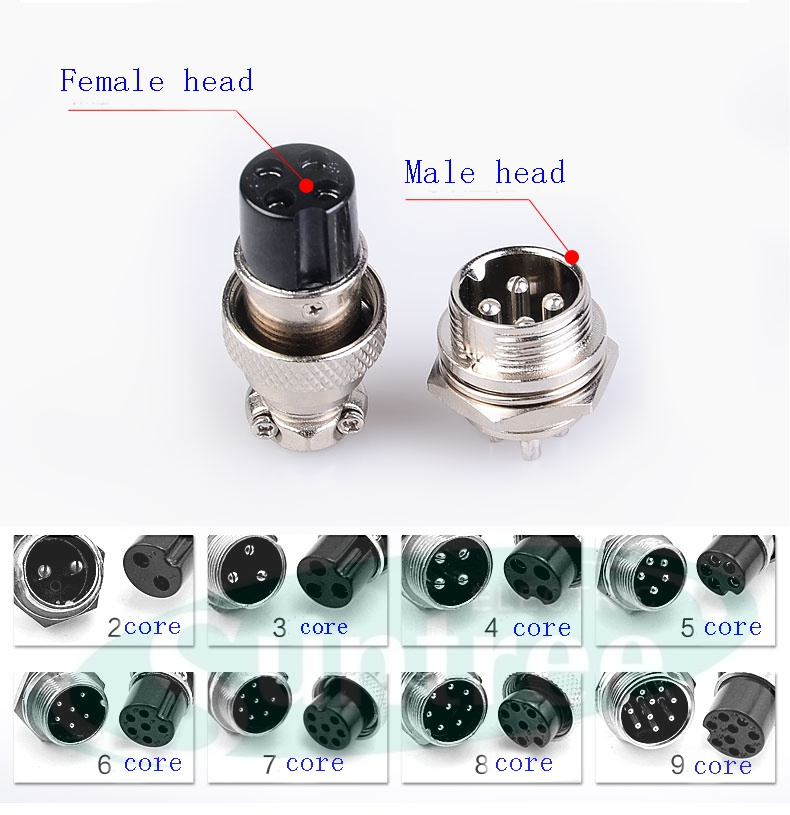

Rated voltage: contact with logarithmic 2 core 3 core 4 core is 400 v,
contact logarithmic five core 7 core is 250 v
Current rating: 5 a .
Contact resistance: each contact on contact resistance is not greater than 0.005 Ω.
Insulation resistance: not less than 1000 m Ω under normal conditions,
constant temperature not less than 20 m Ω after test .
Test voltage (50 hz, RMS) under the condition of normal 2 core 3 core 4 core
is 1500 v, 5 core 7 core is 1200 v,
After constant temperature test, 2 core 3 core 4 core is 1200 v, 5 core 7 core
is 1000 v .
Force of separation: one foot force for 1-3 n,
total separation force is 1.5 times of the sum of the separation force limit on one foot
Temperature: when the rated load, the contact of temperature rise should
be not more than + 50 ºC ambient temperatures .
Life: plug 500 times should not appear harmful connector mechanical
properties and damage.



GX16 Circular Connectors  Product features:

 - Push-pull self-locking connection to connect easily and quickly separated. (Shell surface non-slip design, self-locking into place when the voice prompts)
- Compact self-locking device to ensure a solid and reliable connection.
- The five keys with a reasonable design features full plug prevention of blindness.
- Compact design miniaturization. (Effective space-saving devices, equipment, design and implementation of micro and small)

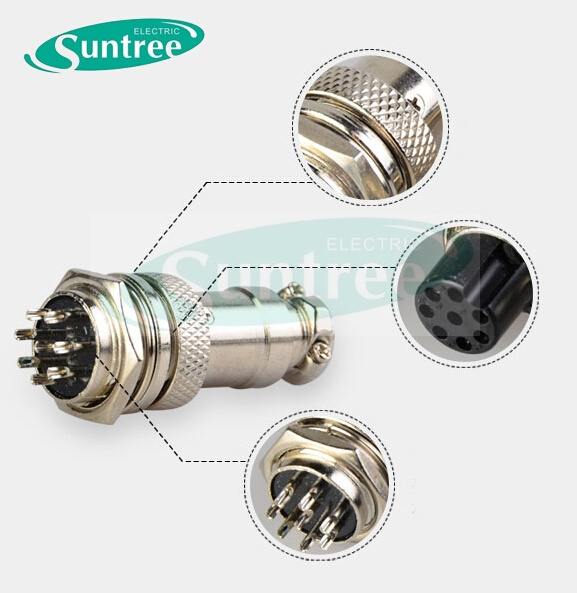

GX16 circular connector features:
A. Designed for Easy Connect/Disconnect Operations
---guiding mechanism ensures precise alignment.
---Mechanical and color coding prevent misconnection.
---Circular connectors with ribbed housing profile
---Guiding mechanism optimally protects the contacts

B. Proven Rugged, Lightweight and Compact Solutions
--- Robust and shock resistant designs ,Ideal for equipment used in the filed
--- Compact and lightweight construction ,Ideal for miniature and portable devices
--- High Pin density and hybrid contacts
--- More than 5,000 mating cycles guaranteed

C. Operational in Demanding and harsh environments
--- High performance connectors
--- Sealed up to IP68 and corrosion resistant
--- 360° EMC shielded
--- Functional in a wide temperature range,from -65°C to +200°C
