Ipt-6-10/250A. 01 Russia Type Bushing Insulator

Prod Model:	IPT-6-10/250A. 01
Markets:	North America,South America,Eastern Europe,Southeast Asia,Africa,Oceania,Mid East,Eastern Asia,Western Europe
Rated Voltage:	6-10 Kv
Rated Current:	250A
Application:	High-voltage
Material:	Porcelain
Structure:	Bushing Insulator
Type:	Russia Type
Brand:	Cowinelec, OEM, ODM

Product Description

Изолятор проходной ИПТ-6-10/250А.01

Категория:
Изоляторы для трансформаторнных вводов

Изоляторы ИПТ-6-10/250А.01 проходные для съемных трансформаторных вводов предназначены для комплектации съемных трансформаторных вводов переменного тока частотой 50 и 60 Гц и для силовых трансформаторов переменного тока частотой до 100 Гц. Изоляторы ИПТ-6-10/250А.01 рассчитаны для работы на открытом воздухе и внутри помещения.
Назначение изолятора ИПТ-6-10/250А.01
Изолятор проходной трансформаторный используется на силовых трансформаторах переменного тока. Изолятор входит в комплектацию съемных вводов тока и предотвращает попадание переменного тока частотой 50-60 Гц на элементы конструкции трансформатора.

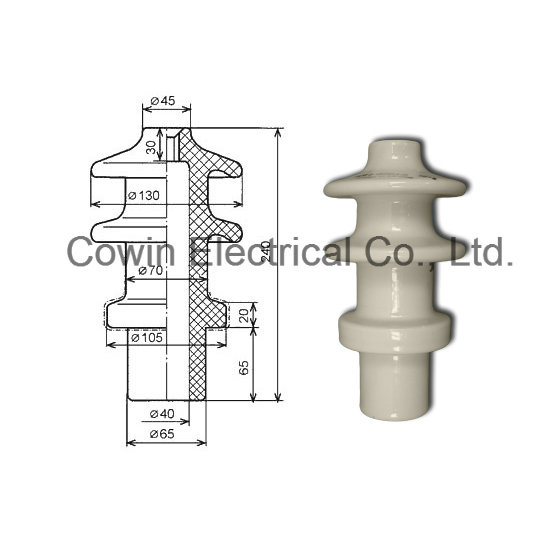

Конструкция изолятора ИПТ-6-10/250А.01
Изолятор ИПТ представляет собой изделие, выполненное из диэлектрического материала (в данном случае из фарфора). Изоляторы изготавливаются в форме небольших цилиндров.
Сфера использования изолятора ИПТ-6-10/250А.01
Неармированные проходные трансформаторные изоляторы используются на трансформаторах, которые есть в городских и промышленных сетях электроснабжения. Изоляторы данного типа могут устанавливаться как под открытым небом, так и в помещениях.
Условия эксплуатации изолятора ИПТ-6-10/250А.01
Изоляторы проходные трансформаторные будут бесперебойно выполнять свои функции, если эксплуатировать их при следующих условиях: температура, при которой используется трансформатор не опускается ниже минус 60о С и не поднимается выше плюс 40о С, высота установки изолятора проводного трансформаторного данного типа не должна превышать 1000 метров над уровнем моря, изоляторы не следует подвергать механическим воздействиям, которые могут повредить хрупкий фарфоровый корпус.
Срок эксплуатации изоляторов ИПТ-6-10/250А.01
Изоляторы рассчитаны на эксплуатацию в течение долгого времени. Учитывая то, что срок службы съемных вводов переменного тока составляет не менее 25 лет, то в течение этого времени также могут использоваться и изоляторы, являющиеся частью съемного ввода тока в трансформатор.
Основные характеристики

Максимальная частота, Гц	100
Минимальная температура, С	-60
Максимальная температура, С	40
Высота, мм	1000
Срок эксплуатации, лет	25

Изолятор ИПТ 6-10 кВ для трансформаторных вводов - описание
Изоляторы ИПТ 6-10 кВ предназначены для комплектации съемных трансформаторных вводов на напряжение переменного тока до 10 кВ включительно, частотой 50 и 60 Гц.
Технические характеристики изолятора ИПТ 6-10 кВ

Тип ТУ 16-757.032-86	Номер рисунка	Номинальное напряжение, кВ	Номинальное ток, А
ИПТ 6-10/250 А 01	1	6-10	250
ИПП 6-10/250 Б 01	2	6-10	250
ИПТ-10/400 А 01	1	10	400
ИПТ-10/400 Б 01	1	10	400
ИПТ-10-630 А 01	1	10	630
ИПТ-10/1000 А 01	1	10	1000
ИПТ-10/1000 Б 01	1	10	1000
ИПТ-10/3150 А 01	3	10	3150
ИПТ-10/3150 Б 01	-	10	3150
ИПТ-10/8000 У1	4	10	8000



Тип ТУ 16-757.032-86	Размеры												Масса, кг
	D, мм	D1, мм	D2, мм	d, мм	d1, мм	d2, мм	d3, мм	H, мм	h, мм	h1, мм	h2, мм	b, мм
ИПТ 6-10/250 А 01	45	130	65	40	32	15	105	240	30	140	20	22	2,2
ИПП 6-10/250 Б 01	45	130	85	30	32	15	105	330	30	140	20	22	3,9
ИПТ-10/400 А 01	50	140	84	40	36	19		250	35	65		26	3,6
ИПТ-10/400 Б 01	50	140	84	40	36	19		305	35	65		26	4,4
ИПТ-10-630 А 01	50	140	84	40	40			250	35				3,6
ИПТ-10/1000 А 01	80	155	104	58	30	30		285	40	90		44	5,5
ИПТ-10/1000 Б 01	80	155	104	58	б/фаск	30		335	40	90		44	6,0
ИПТ-10/3150 А 01	100	185	126	85	51	51		285	40	90		52	7,5
ИПТ-10/3150 Б 01	100	186	126	85	б/фаск	51		335	40	90		52	8,0
ИПТ-10/8000 У1	260	345	270	175	225	-	-	355	10	90	-	-	33,0
