Ipu-10/630 10kv 630A Russia Bushing Insulator

Prod Model:	IPU-10/630
Rated Voltage:	10kv
Rated Current:	630A
Creepage Distance:	mm
Application:	High-voltage
Material:	Porcelain
Structure:	Bushing Insulator
Type:	Russia Type
Size Of Bearing Capacity:	7.5kn
Brand:	Cowinelec, OEM, ODM

Product Description

Проходные изоляторы ИПУ-10/630-7,5 УХЛ1 предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств напряжением до 10 кВ и частотой 100 Гц для работы в атмосфере типов I и II по ГОСТ 15150-69, а также для вывода проводов высокого напряжения из баков трансформаторов, масляных и воздушных выключателей, а также для изоляции проводов, проходящих через стены зданий. Проходные изоляторы ИПУ-10/630-7,5 УХЛ1 могут работать в установках при температурах от -45 до +40°С при высоте установке не более 1000 м над уровнем моря.

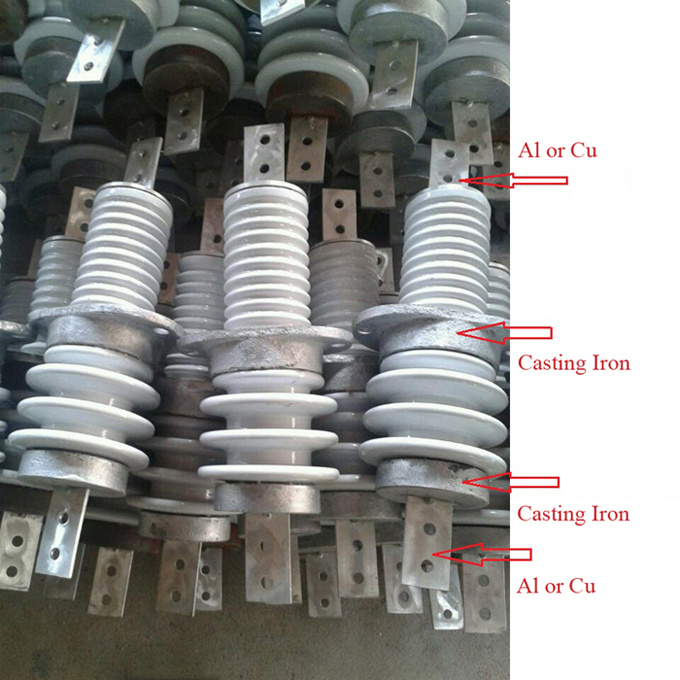

Raw Material: Porcelain with Aluminum Alloy fittings, or Porcelain with nodular cast iron.


Номинальное напряжение, кВ	10
Номинальный ток, А	630
Минимальная разрушающая сила на изгиб, кН	7.5
Длина пути утечки, cм	30
Варианты обозначения	ИПУ10/630-7,5 УХЛ1, ИПУ-10/630-I-7,5 УХЛ1, ИПУ-10/630-7.5 УХЛ1, ИП-10/630-750 У1
Старое обозначение	ПН-10-630

-------------------------------------------------------------------------------------------------------------------------------------------
Изолятор С-4-80  II УХЛ1
Номинальное напряжение, кВ  10,0
Испытательное напряжение грозового импульса,кВ 80,0
Минимальная разрушающая сила на изгиб,кН   4,0
Длина пути утечки, см, не менее 30,0
-------------------------------------------------------------------------------------------------------------------------------------------
Изолятор ИПТ 6-10 кВ для трансформаторных вводов - описание
Изоляторы ИПТ 6-10 кВ предназначены для комплектации съемных трансформаторных вводов на напряжение переменного тока до 10 кВ включительно, частотой 50 и 60 Гц.
Технические характеристики изолятора ИПТ 6-10 кВ


Тип ТУ 16-757.032-86	Номер рисунка	Номинальное напряжение, кВ	Номинальное ток, А
ИПТ 6-10/250 А 01	1	6-10	250
ИПП 6-10/250 Б 01	2	6-10	250
ИПТ-10/400 А 01	1	10	400
ИПТ-10/400 Б 01	1	10	400
ИПТ-10-630 А 01	1	10	630
ИПТ-10/1000 А 01	1	10	1000
ИПТ-10/1000 Б 01	1	10	1000
ИПТ-10/3150 А 01	3	10	3150
ИПТ-10/3150 Б 01	-	10	3150
ИПТ-10/8000 У1	4	10	8000



Тип ТУ 16-757.032-86	Размеры												Масса, кг
	D, мм	D1, мм	D2, мм	d, мм	d1, мм	d2, мм	d3, мм	H, мм	h, мм	h1, мм	h2, мм	b, мм
ИПТ 6-10/250 А 01	45	130	65	40	32	15	105	240	30	140	20	22	2,2
ИПП 6-10/250 Б 01	45	130	85	30	32	15	105	330	30	140	20	22	3,9
ИПТ-10/400 А 01	50	140	84	40	36	19		250	35	65		26	3,6
ИПТ-10/400 Б 01	50	140	84	40	36	19		305	35	65		26	4,4
ИПТ-10-630 А 01	50	140	84	40	40			250	35				3,6
ИПТ-10/1000 А 01	80	155	104	58	30	30		285	40	90		44	5,5
ИПТ-10/1000 Б 01	80	155	104	58	б/фаск	30		335	40	90		44	6,0
ИПТ-10/3150 А 01	100	185	126	85	51	51		285	40	90		52	7,5
ИПТ-10/3150 Б 01	100	186	126	85	б/фаск	51		335	40	90		52	8,0
ИПТ-10/8000 У1	260	345	270	175	225	-	-	355	10	90	-	-	33,0
