| Prod Model: |
LZCK350-10 |
| Standards: |
IEC60044-1; IEC 61869-2; Ntc 2205; GB1208-2006 |
| Rated Primary Current: |
20-600A |
| Rated Load: |
≤25va |
| Rated Frequency: |
50Hz or 60Hz |
| Rated Secondary Current: |
5A or 1A |
| Instrument Security Factor: |
Fs≤10 |
| Weight (Kg): |
3.1 |
| Secondary Winding Power-Frequency Voltag: |
3kv, 1min |
| Key Word: |
200A Max CT Split Core |
| Application: |
Instrument |
| Type: |
Current Transformer |
| Phase: |
Single |
Product Description

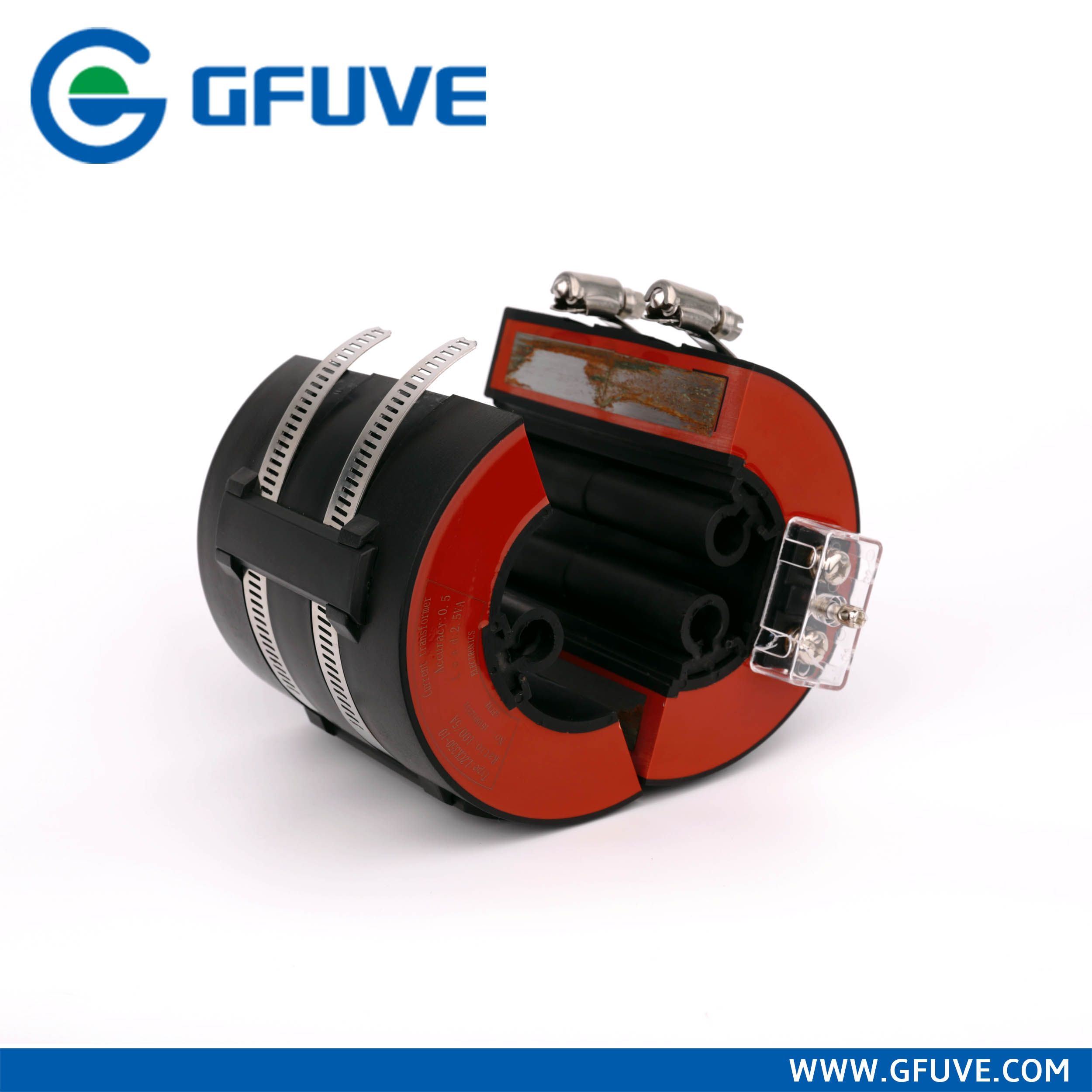

LZCK350-10 2500 amp accu ct split core current transformer 333mv sensor LZCK series split core current transformer is suitable for current measurement and microcomputer protection of electrical equipment in 10KV and 35KV AC power system. It is widely used in compact fully insulated ring network switchgears such as ABB-SafeRing/SafePlus...and cable distribution boxes. The transformer can be directly installed at the inlet and outlet cables.The slice is imported silicon material. The semicircular ring core and secondary windings are vacuum poured by insulated resin.
| (Technical parameters) |
| (Standards) | IEC60044-1; IEC 61869-2; NTC 2205; GB1208-2006; ANSI C57.13 |
| (Accuracy Class) | 0.5S, 0.5%, 1%, 3% |
| (Range of primary rated current) | 20-600A |
| (Range of Rated load) | ≤25VA |
| (Rated frequency) | 50/60Hz |
| (Rated secondary current) | 5A or 1A |
| (Rated short-time thermal current) | 40kA, 1S |
| (Rated continuous thermal current) | 150%I1n |
| (Secondary winding power frequency withstand voltage) | 3kV, 1min |
| (Safety Factor Rating) | (FS) <10 |
| (Output signal) | 1A, 5A, 333mV, 1V or 5V(customized) |
| (Cable length) | 2.5m, 5m, 10m(customized) |
| | |
| (Mechanical parameters) |
| (Aperture) (mm) | Φ50 |
| (Dimensions) (W×D×H) (mm) | φ50xφ110x105 |
| (Weight) (kg) | 3.1 |
| | |
| (Working conditions) |
| (Operating temperature) | -35°C to +65°C, average not exceeding +40°C |
| (Storage temperature) | -40°C to +70°C |
| (Ingress Protection) | IP65 |
| (Environment) | outdoors or indoors |
| The Height of above sea level | 0- 3000m |
| | No existence of severely begrimed, erosive and radioactive gas in the air. Continuous working under the rated current is allowe |
